軟啟動控制柜是很多企業常用的一種設備，相信大家都知道，不管是什么樣的機器設備，日常的維護保養是必須進行的，如果不進行維護保養，后期使用就會出現很多問題。當然軟啟動控制柜也不例外，如果不進行保養，后期就有可能出現不能正常工作的情況，如果出現了這樣的情況，應該如何處理呢？

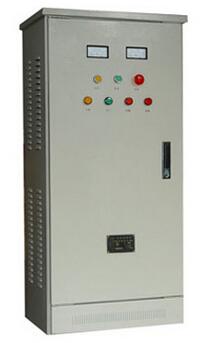

軟啟動控制柜

故障現象：現場有四臺相同型號的軟啟動故障現象也完全一樣，都是啟動正常、運行正常但幾分鐘后就自動停止，沒有任何報警信號。檢查啟動電流正常、工作電壓在正常范圍之內，運行電流也正常。四臺軟啟動除運行時間略有差別外其它現象完全一樣，檢查柜內結構該啟動柜沒有安裝旁路交流接觸器，直接用軟啟動，啟動運行。軟啟動下面裝有一支熱保護繼電器，繼電器常閉觸點與啟動中間繼電器線圈串聯構成保護回路，懷疑熱保護繼電器有故障，短接熱保護繼電器常閉觸點試運行30多分鐘故障沒有重復。

仔細檢查發現該軟啟動柜拖動電動機帶動的是一臺排灌用大型水泵，此種水泵口徑大、安裝落差高而且啟動時間長，按照一般熱過載繼電器的選型方法熱元件整定電流是電動機額定電流1、1—1、15倍顯然太小。按照經驗將他整定于1、5—2倍之間故障排除。
